Как одножильные кабели без оболочки, соответствующие стандарту ЕС, используются в современных электрических системах?

Для электропроводки внутри шкафов управления, распределительных щитов, машин и систем зданий часто требуются кабели, которые можно эффективно проложить в ограниченном пространстве, сохраняя при этом стабильную электрическую изоляцию и проводимость. В отличие от кабелей с дополнительной внешней оболочкой, одножильные кабели без оболочки имеют более компактную конструкцию, что делает их пригодными для многих видов стационарной проводки и внутренних соединений.

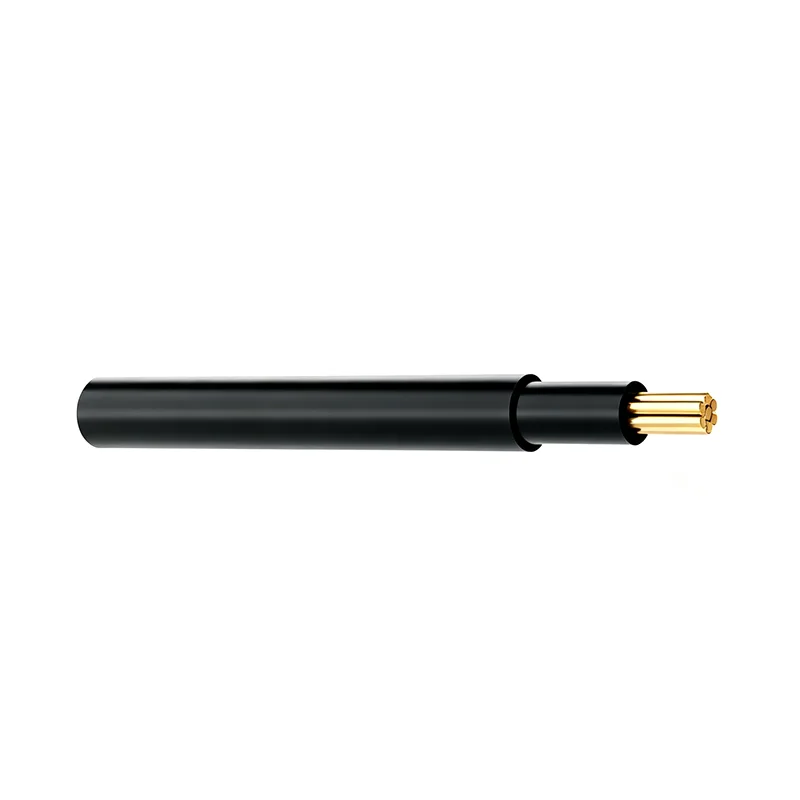

The Стандартные одножильные кабели без оболочки ЕСпредоставленоЛИНШЕНГпредназначены для применения в низковольтных электрических системах европейского стандарта. В ассортименте продукции используются проводники из бескислородной меди, поддерживаются одножильные и многожильные конфигурации проводов, а также доступна изоляция из ПВХ или индивидуальных изоляционных материалов. Текущая спецификация продукта охватывает диапазон номинальных напряжений 450/750 В и поперечное сечение проводников от 1,5 мм² до 25 мм².

Почему одножильные кабели полезны для внутренней проводки?

Эффективная маршрутизация в ограниченном пространстве

Электрические шкафы и средства автоматизации содержат множество компонентов, клемм, переключателей, реле и устройств управления. Проводка часто должна проходить через узкие каналы и следовать определенным маршрутам между компонентами.

Одножильная конструкция упрощает прокладку и организацию отдельных проводов. Монтажники могут расположить различные проводники в соответствии с компоновкой шкафа вместо использования многожильного кабеля большего размера, где требуются отдельные соединения.

Более четкие электрические соединения

Отдельные проводники можно идентифицировать и проложить отдельно, что упрощает работу по подключению внутри распределительных щитов и шкафов управления. Правильная маркировка и организованная маршрутизация также могут повысить эффективность будущих проверок и технического обслуживания.

Гибкая конфигурация

Для разных цепей могут потребоваться проводники разного сечения. Ассортимент одножильных кабелей, охватывающий несколько сечений, позволяет разработчикам систем выбирать размер проводника в соответствии с требованиями тока, условиями установки и действующими электротехническими нормами.

Где обычно применяются эти кабели?

Шкафы электрического управления

Шкафы управления содержат большое количество внутренних электрических соединений. Для силовых цепей, цепей управления, сигнальных интерфейсов и соединений компонентов могут потребоваться провода разных размеров и пути прокладки.

The Стандартные одножильные кабели без оболочки ЕСможет использоваться для внутренней проводки шкафа, если применимый метод установки допускает использование кабеля этого типа. Их гибкие характеристики маршрутизации могут помочь установщикам создавать организованные пути проводки в ограниченном пространстве шкафа.

Распределительные щиты

Распределительные щиты требуют надежных соединений между входящими цепями питания, устройствами защиты цепей, клеммными колодками и отходящими цепями. Для внутренних соединений можно использовать одножильные проводники, если выбранный тип кабеля и способ монтажа соответствуют требованиям электрической системы.

Оборудование промышленной автоматизации

Промышленное оборудование обычно содержит двигатели, датчики, компоненты управления, реле, системы ПЛК, контакторы и другие электрические устройства. Схема подключения должна соответствовать физическому расположению этих компонентов, сохраняя при этом надежные электрические соединения.

Кабели LINSHENG можно применять для внутренних электрических соединений в оборудовании автоматизации и производственном оборудовании, где характеристики кабеля соответствуют условиям эксплуатации.

Строительные электрические системы

Одножильные кабели европейского стандарта также используются в подходящих жилых и коммерческих электроустановках, включая цепи освещения, распределительные соединения и стационарную внутреннюю проводку.

Фактическое применение всегда должно определяться применимыми национальными правилами установки, типом кабеля, размером проводника, номинальным напряжением, условиями установки и требуемым методом защиты.

Какие электрические параметры следует проверять покупателям?

Приведенные выше характеристики следует рассматривать как параметры, специфичные для продукта. Для конкретной установки перед заказом покупатели должны подтвердить применимый тип кабеля, конструкцию проводника, изоляционный материал, номинальную температуру и нормативные требования.

Как размер проводника влияет на выбор кабеля?

1,5 мм² для цепей меньшего размера

Вариант сечением 1,5 мм² имеет максимальное сопротивление проводника 12,1 Ом/км и может рассматриваться для подходящих применений с низким током, где требования к установке допускают такой размер проводника.

2,5 мм² для общих электрических соединений

Версия 2,5 мм² имеет максимальное сопротивление проводника 7,41 Ом/км и обычно используется для более широкого диапазона требований к электрическим соединениям. Фактический допустимый ток зависит от способа установки, температуры окружающей среды, группировки, изоляции и применимых стандартов.

От 4 мм² до 10 мм² для требований к более высокому току

Варианты сечением 4 мм², 6 мм² и 10 мм² обеспечивают постепенно увеличивающееся поперечное сечение проводников для приложений, требующих большей токопроводящей способности. Покупателям следует рассчитывать необходимый размер проводника на основе фактической нагрузки и условий установки, а не выбирать исключительно в соответствии с номинальной мощностью оборудования.

16 мм² и 25 мм² для соединений большего размера

Варианты сечением 16 мм² и 25 мм² доступны для электрических систем, требующих проводников большего размера. Для этих применений при выборе кабеля следует учитывать падение напряжения, метод установки, температуру окружающей среды, группировку проводников и условия короткого замыкания.

В чем разница между сплошными и многожильными проводниками?

Твердые проводники

Сплошной проводник состоит из одного проводящего элемента. Он может обеспечить относительно стабильную конструкцию для фиксированной проводки и обычно применяется там, где кабель не требует частого перемещения.

Пригодность сплошного проводника зависит от условий установки, требований к изгибу, конструкции клемм и применимого стандарта кабеля.

Многожильные проводники

Многожильный проводник состоит из нескольких проволок меньшего размера, объединенных в один проводник. Такая конструкция обычно обеспечивает большую гибкость, чем сплошной проводник той же площади поперечного сечения.

Многожильные конфигурации могут быть полезны, когда проводка должна проходить по изогнутым маршрутам или когда пространство для установки требует гибкости.

Что следует учитывать при прокладке кабелей без оболочки?

Защита от механических повреждений

Кабель без оболочки не имеет такой дополнительной механической защиты, которую обеспечивает конструкция с оболочкой. Поэтому его следует устанавливать только в тех случаях и местах, где допускается использование выбранного типа кабеля и где при необходимости обеспечивается адекватная защита.

Правильная маршрутизация

При прокладке кабеля следует избегать острых кромок, чрезмерного изгиба, движущихся компонентов, чрезмерных источников тепла и других условий, которые могут повредить изоляцию. Внутри электрических шкафов проводники следует располагать таким образом, чтобы исключить ненужные механические нагрузки.

Соответствующее прекращение

Клеммы, разъемы, наконечники и другие соединительные компоненты должны быть совместимы с типом и поперечным сечением проводника. Плохое подключение может увеличить контактное сопротивление и вызвать локальный нагрев.

Рассмотрите группировку кабелей

При установке нескольких нагруженных проводников вместе можно уменьшить тепловыделение и может потребоваться регулировка допустимого тока. Поэтому при определении допустимой нагрузки по току следует учитывать условия установки и применимые правила.

Как температура влияет на выбор кабеля?

Температура окружающей среды

Температура окружающей среды влияет на тепловые характеристики электрического кабеля. Кабель, установленный внутри горячего шкафа управления, может работать в других условиях, чем тот же кабель, проложенный в более прохладной среде.

Указанный диапазон рабочих температур кабеля следует сравнить с фактическими условиями установки.

Рабочая температура проводника

Текущая спецификация продукта предусматривает диапазон рабочих температур от -30°C до +90°C. Допустимый ток и фактическое повышение температуры по-прежнему зависят от метода установки и соответствующих электрических требований.

Кратковременные температурные условия

В характеристиках продукта указана кратковременная температурная устойчивость до +250°C. Этот параметр не следует интерпретировать как постоянную рабочую температуру, его следует оценивать в соответствии с применимым стандартом кабеля и конкретными условиями эксплуатации.

Почему европейские стандарты важны для закупок кабеля?

Стандартизированные требования к продукту

Европейские кабельные стандарты устанавливают требования, касающиеся конструкции проводников, электрических характеристик, изоляции, размеров и испытаний. Использование кабеля, разработанного в соответствии с действующим стандартом, может упростить выбор продукции для проектов, обслуживающих европейские рынки.

Проектная документация

Производителям промышленных проектов и электрооборудования может потребоваться техническая документация, подтверждающая соответствие выбранных компонентов указанным стандартам и требованиям рынка.

ЛИНШЕНГ определяет EN 60228 и HD 21.13 в качестве применимых стандартов для своей линейки одножильных кабелей, соответствующих стандартам ЕС, а соответствие требованиям CE, RoHS и REACH может поставляться в соответствии с требованиями клиентов и рынка.

Требования, специфичные для рынка, по-прежнему применяются

Не следует автоматически считать, что кабель стандарта ЕС подходит для любой установки в каждой европейской стране. Перед закупкой также необходимо изучить национальные правила электромонтажа, методы установки, требования пожарной безопасности, условия окружающей среды и спецификации проекта.

Как покупателям следует сравнивать разных поставщиков кабелей?

Какие тесты качества важны для одножильных кабелей?

Тестирование сопротивления проводника

Испытание сопротивления проводника помогает проверить, соответствует ли проводник указанным электрическим характеристикам. Постоянное сопротивление важно для стабильной передачи тока и предсказуемого падения напряжения.

Испытание на растяжение и удлинение

Механические испытания можно использовать для оценки характеристик проводников и изоляции. Измерения прочности на разрыв и удлинения дают информацию о том, как материалы реагируют на механическое напряжение.

Проверка изоляции

Изоляцию следует проверить на наличие дефектов, которые могут повлиять на электробезопасность. Проверка может включать проверку размеров, внешний вид и электрические испытания в соответствии с применимым стандартом на продукцию.

Проверка внешнего вида

Визуальный осмотр помогает выявить дефекты поверхности, несоответствия размеров, проблемы с печатью или другие производственные отклонения перед упаковкой и отправкой кабеля.

Как LINSHENG может поддержать производителей электрооборудования?

Несколько размеров проводников

ЛИНШЕНГобеспечивает диапазон поперечных сечений проводников от 1,5 мм² до 25 мм², что позволяет производителям оборудования, электротехническим подрядчикам и дистрибьюторам выбирать различные размеры в соответствии с требованиями проекта.

OEM-ориентированные поставки

Производителям электрооборудования могут потребоваться особые конструкции проводников, изоляционные материалы, цвета, упаковка, маркировка и техническая документация. Индивидуальные конфигурации кабелей могут быть оценены в соответствии с требованиями проекта.

Приложения в различных отраслях

The Стандартные одножильные кабели без оболочки ЕСможет рассматриваться для шкафов управления, распределительных щитов, оборудования промышленной автоматизации, проводки машин и подходящих бытовых или коммерческих электроустановок.
